Siri Vesta® Malap-Ke-Suasana Gen 2 13mm Tatasusunan

Siri Bridgelux® Vesta® Malap-Ke-Suasana Gen 2 13mm Tatasusunan

Hantar pertanyaan Berbual sekarang

Muat turun

Description/kawalan

Siri Bridgelux® Vesta® Malap-Ke-Suasana Gen 2 13mm Tatasusunan

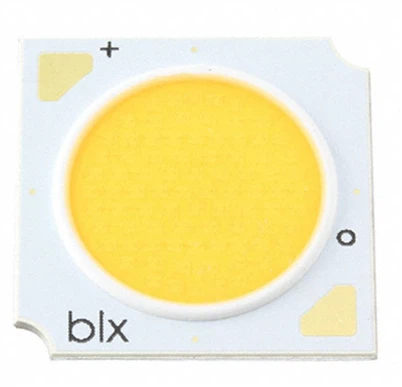

Tatasusunan Bridgelux ialah peranti kejuruteraan sepenuhnya yang memberikan prestasi terma dan optik yang konsisten pada platform mekanikal yang direka bentuk. Tatasusunan menggabungkan beberapa ciri untuk memudahkan penyepaduan dan pemasangan reka bentuk.

product-805-464

Keluarga Produk	produk	Nombor Bahagian	Nombor Dokumen	Saiz LES (mm)	Taip. Fluks (lm)	Jika (mA)	Vf (V)	Kuasa (W)	Keberkesanan (lm/W)	Saiz Substrat (mm)	Julat CCT (K)	CRI
BXRV Vesta DW	Vesta Dim-Ke-Suam 13A	BXRV-DR-1827G-2000-A-2x	DS192	13.5	2251	600	33.5	20.1	112	20x24	1800-2700	90
BXRV Vesta DW	Vesta Dim-Ke-Suam 13A	BXRV-DR-1827H-2000-A-2x	DS192	13.5	1990	600	33.5	20.1	99	20x24	1800-2700	95
BXRV Vesta DW	Vesta Dim-Ke-Suam 13A	BXRV-DR-1830G-2000-A-2x	DS192	13.5	2432	600	33.5	20.1	121	20x24	1800-3000	90
BXRV Vesta DW	Vesta Dim-Ke-Suam 13A	BXRV-DR-1830H-2000-A-2x	DS192	13.5	2111	600	33.5	20.1	105	20x24	1800-3000	95

Jadual 1: Panduan Pemilihan, Data Pengukuran

Nombor Bahagian	Nominal CCT 1 Tc=25 darjah (K)	minimum CRI 2	memandu semasa (mA)	tipikal Vf Tc=25 darjah (V)	tipikal kuasa Tc=25 darjah (W)	tipikal berdenyut Fluks 3, 4, 5 Tc=25 darjah (lm)	tipikal Keberkesanan Tc=25 darjah (lm/W)	minimum berdenyut Fluks 6 Tc=25 darjah (lm)	tipikal Fluks DC 7, 8 Tc=85 darjah (lm)
BXRV-DR-1827G-2000-A-23	2700	90	600	33.5	20.1	2251	112	2026	2026
BXRV-DR-1827G-2000-A-23	1800	90	20	26.9	0.5	47	88	42	42
BXRV-DR-1827H-2000-A-23	2700	95	600	33.5	20.1	1990	99	1791	1791
BXRV-DR-1827H-2000-A-23	1800	93	20	26.9	0.5	39	73	35	35
BXRV-DR-1830G-2000-A-23	3000	90	600	33.5	20.1	2432	121	2189	2189
BXRV-DR-1830G-2000-A-23	1800	90	20	26.9	0.5	56	104	50	50
BXRV-DR-1830H-2000-A-23	3000	95	600	33.5	20.1	2111	105	1899	1899
BXRV-DR-1830H-2000-A-23	1800	93	20	26.9	0.5	47	87	42	42

Jadual 2: Jadual produk yang didaftarkan dalam Pendaftaran Produk Eropah untuk Pelabelan Tenaga (EPREL)

Nombor Bahagian	CCT (K)	CRI	Cur- sewa 3 (mA)	Volt- umur 3 (V)	Berguna Fluks 2 berguna Tc=85C (lm)	kuasa (W)	Keberkesanan (lm/W)	Tenaga Kecekapan Kelas 4	Regis- tradisi Tidak
	CCT (K)	CRI	Cur- sewa 3 (mA)	Volt- umur 3 (V)	Berguna Fluks 2 berguna Tc=85C (lm)	kuasa (W)	Keberkesanan (lm/W)		Regis- tradisi Tidak

BXRV-DR-1827G-2000-A-23	2700	90	290	30.2	1080	8.8	123	E	879005
BXRV-DR-1827H-2000-A-23	2700	95	190	29.4	640	5.6	114	F	879015
BXRV-DR-1830G-2000-A-23	3000	90	490	31.6	1892	15.5	121	E	879019
BXRV-DR-1830H-2000-A-23	3000	95	240	29.8	847	7.2	118	F	879029

Jadual 3: Ciri-ciri Elektrik

Nombor Bahagian	memandu semasa (mA)	ke hadapan Voltan berdenyut, Tc = 25.C 1, 2, 3, 7			tipikal Pekali daripada Hadapan Voltan ∆Vf/∆Tc (mV/ºC)	tipikal terma Rintangan Simpang ke Kes4, 5 (ºC/W)	Pemilihan Pemandu Voltan6
		minimum (V)	tipikal (V)	maksimum (V)
							Vf Min. panas Tc = 105ºC (V)	Vf Maks. Sejuk Tc = -40ºC (V)
BXRV-DR-xxxxx-2000-A-23	600	31.0	33.5	36.0	-12.1	0.23	30.0	36.8
	720	31.5	34.0	36.6	-12.1	0.25	30.5	37.4

Jadual 4: Penilaian Maksimum

Parameter	Penilaian Maksimum
Suhu Simpanan LED (Tj)	125 darjah
Suhu Penyimpanan	-40.C hingga +105.C
Suhu Kes Operasi1 (Tc)	105 darjah
Suhu pematerian2	350 darjah atau lebih rendah untuk maksimum 10 saat
Arus Pemacu Maksimum3	720mA
Arus Pemacu Berdenyut Puncak Maksimum4	1030mA
Voltan Songsang Maksimum5	-60V
