SST-20-WS Gen 2

LED hortikultur

Hantar pertanyaan

Muat turun

Description/kawalan

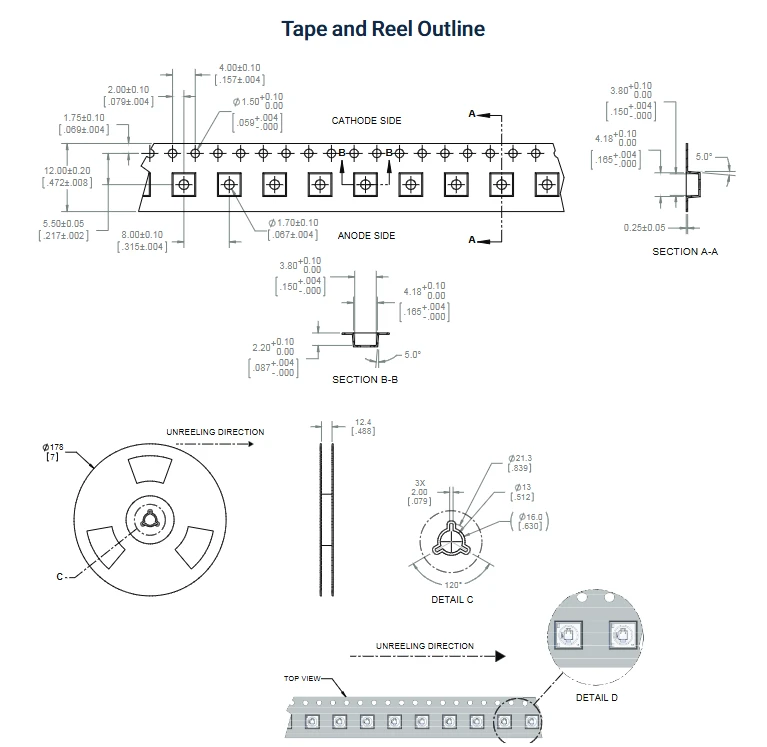

SST-20-WS Gen 2 LED Putih Kuasa Tinggi

Ciri -ciri
• LED putih sejuk kuasa tinggi mempunyai output tipikal 1100 lm @3 a, 85 darjah.
• Cip menegak menyampaikan ketumpatan lumen yang tinggi dan sudut pemancar kecil, sesuai untuk memaksimumkan jarak intensiti dan rasuk dalam pencahayaan arah.
• Fosfor - pada - Teknologi cip mempunyai keseragaman warna yang tinggi ke atas sudut radiasi, membolehkan kualiti cahaya unggul untuk bintik -bintik rasuk.
• Arus pemacu maksimum: 3 a
• Suhu warna: 5000k, 5700k, 6500k
• Indeks rendering warna: typ . 70, min . 65
• Rintangan terma rendah: 1.6 darjah /w
• Ansi - tong kromatik yang serasi
• Tersedia dalam 2 konfigurasi jejak pematerian
• Laluan terma terpencil elektrik
• 8 kV HBM ESD Rating per ANSI/ESDA/JEDEC JS-001

Aplikasi
• Lampu mudah alih
• Lampu basikal
• Lampu tambahan automotif
• Lampu kerja LED
• Pencahayaan luar dan jalan
• Pencahayaan Perindustrian Bay Tinggi

Memesan nombor bahagian

Cri	Cct	Fluks bercahaya		Kromatik Bin Kit3	Pad solder Jenis4	Memesan nombor bahagian
		Flux minimum bin1	Fluks minimum2
Typ . 70 Min . 65	5000K	F8	610 lm	501	A	SST-20-WS50-A2-F8501
					B	SST-20-WS50-B2-F8501
				502	A	SST-20-WS50-A2-F8502
					B	SST-20-WS50-B2-F8502
		F9	640 lm	501	A	SST-20-WS50-A2-F9501
					B	SST-20-WS50-B2-F9501
				502	A	SST-20-WS50-A2-F9502
					B	SST-20-WS50-B2-F9502
	5700K	F8	610 lm	571	A	SST-20-WS57-A2-F8571
					B	SST-20-WS57-B2-F8571
				572	A	SST-20-WS57-A2-F8572
					B	SST-20-WS57-B2-F8572
		F9	640 lm	571	A	SST-20-WS57-A2-F9571
					B	SST-20-WS57-B2-F9571
				572	A	SST-20-WS57-A2-F9572
					B	SST-20-WS57-B2-F9572
	6500K	F9	640 lm	651	A	SST-20-WS65-A2-F9651
					B	SST-20-WS65-B2-F9651
				652	A	SST-20-WS65-A2-F9652
					B	SST-20-WS65-B2-F9652
				703	A	SST-20-WS65-A2-F9703
					B	SST-20-WS65-B2-F9703
		G1	680 lm	651	A	SST-20-WS65-A2-G1651
					B	SST-20-WS65-B2-G1651
				652	A	SST-20-WS65-A2-G1652
					B	SST-20-WS65-B2-G1652

Binning fluks bercahaya

Fluks Bin Kod	Binning @ 1500 ma			Fluks minimum berkorelasi (lm) @ tj =85 ijazah 2
	TJ =85 ijazah 1		TJ =25 ijazah 1	350 Ma	700 ma	2000 Ma	3000 ma
	Minimum Fluks (LM)	Maksimum Fluks (LM)	Minimum Fluks (LM)	350 Ma	700 ma	2000 Ma	3000 ma
F8	610	640	671	171	317	769	1037
F9	640	680	704	179	333	806	1088
G1	680	720	748	190	354	857	1156
G2	720	760	792	202	374	907	1224

Binning voltan ke hadapan

Kod bin voltan	Binning @ 1500 ma, TJ=85 darjah
Kod bin voltan	Voltan minimum (v)	Voltan maksimum (v)
VJ	2.7	2.9
VK	2.9	3.1
Vl	3.1	3.3

Koordinat binning kromatik

Cct	Bin Kod	CIEX	Ciey	Bin Kod	CIEX	Ciey	Bin Kod	CIEX	Ciey	Bin Kod	CIEX	Ciey
5000K	Da	0.3371	0.3490	Db	0.3376	0.3616	DC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	De	0.3381	0.3762	Df	0.3480	0.3840	DG	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	Ca	0.3215	0.3350	Cb	0.3207	0.3462	Cc	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	Ch	0.3222	0.3243	CE	0.3196	0.3602	Cf	0.3290	0.3690	Cg	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	Ba	0.3048	0.3207	Bb	0.3028	0.3304	BC	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	Bh	0.3068	0.3113	Menjadi	0.3005	0.3415	Bf	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	Aa	0.2950	0.297	Ab	0.2920	0.3060	Ac	0.2984	0.3133	AD	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	AH	0.2980	0.2880	Ae	0.2895	0.3135	Af	0.2962	0.3220	Ag	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Penilaian maksimum mutlak

Parameter		Simbol	Nilai	Unit
DC Current Forward	Minimum	Jika min	0.2	A
DC Current Forward	Maksimum	Jika max	3.0	A
Semasa lonjakan (t<10 ms, Duty Cycle < 10%)		I s	4	A
Voltan terbalik (ir=10 ma)		V r	5	V
Pelesapan kuasa		PD	10	W
Suhu persimpangan		TJ Max	150	ijazah
Suhu operasi		T OPR	-40 hingga 100	ijazah
Suhu penyimpanan		T STG	-40 hingga 100	ijazah
ESD menahan voltan HBM per ANSI/ESDA/JEDEC JS-001		VHBM	8	kv
ESD menahan voltan CDM per ANSI/ESDA/JEDEC JS-002		Vcdm	1	kv

Ciri -ciri produk

Parameter		Simbol	Nilai	Unit
Rendering Color Index1 (TJ =85 ijazah)	Minimum	Cri min	65
Rendering Color Index1 (TJ =85 ijazah)	Tipikal	Crityp	70
Melihat Sudut (FWHM)		2θ1/2	120	ijazah
Voltan ke hadapan (jika =1500 ma, tj=85 ijazah)	Minimum	VF min	2.7	V
	Tipikal	Vf typ	3.0
	Maksimum	Vf max	3.3
Pekali suhu voltan		∂vf/∂t	-1.5	mv/ ijazah
Rintangan haba (elektrik) Simpang/titik solder		Rthjs - el	1.6	ijazah /w
